玻璃转子流量计
产品概述
玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子，当流体自下而上经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。因此，流经玻璃转子流量计的流体流量与浮子上升高度，即与玻璃转子流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。玻璃转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中，用来测量单相非脉动(液体或气体)流体的流量。防腐型玻璃转子流量计主要用于有腐蚀性液体、气体介质流量的检测，例如强酸(氢氟酸除外)、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测。
产品特点
- 压力损失小
- 性能可靠
- 结构简单，安装使用方便
- 价格便宜
技术参数
|
通径DN |
型 号 |
测量范围
|
椎管长度mm |
精度等级
|
允许被测液体状态
|
|||
| 水20℃ |
空 气 20℃，10132SPa |
LZB/LZJ | LZB-()F | 温度（℃） | 压力（MPa） | |||
|
2
|
LZB-2
|
0.4~4ml/min
0.6~6ml/min 1.0~10ml/min 1.6~16ml/min |
6~60ml/min
10~100ml/min 16~160ml/min 25~250ml/min |
160
|
1.5/2.5
|
2.5
|
-20~+120
|
≤0.4
|
|
3
|
LZB-3
|
2.5~25ml/min
4~40ml/min 6~60ml/min 10~100ml/min |
40~400ml/min
60~600ml/min 100~1000ml/min 160~1600ml/min |
|||||
|
4
|
LZB-4
LZB-4F |
(1~10)L/h
(1.6~16)L/h (2.5~25)L/h |
(16~160)L/h
(25~250)L/h (40~400)L/h |
|||||
|
6
|
LZB-6
LZJ-6 LZJ-6F |
(2.5~25)L/h
(4~40)L/h (6~60)L/h |
(40~400)L/h
(60~600)L/h (100~1000)L/h |
|||||
|
10
|
LZB-10
LZJ-10 LZJ-10F |
(6~60)L/h
(10~100)L/h (16~160)L/h |
(100~1000)L/h
(160~1600)L/h (250~2500)L/h |
2.5
|
≤0.6
|
|||
|
15
|
LZB-15
LZJ-15F |
(16~160)L/h
(25~250)L/h (40~400)L/h |
(0.25~2.5)m³/h
(0.4~4)m³/h (0.6~6)m³/h |
350
|
||||
|
25
|
LZB-25
LZJ-25F |
(40~400)L/h
(60~600)L/h (100~1000)L/h |
(1~10)m³/h
(1.6~16)m³/h (2.5~25)m³/h |
|||||
|
40
|
LZB-40
LZJ-40F |
(160~1600)L/h
(250~2500)L/h |
(4~40)m³/h
(6~60)m³/h |
430
|
||||
|
50
|
LZB-50
LZJ-50F |
(0.4~4)m³/h
(0.6~6)m³/h |
(10~100)m³/h
(16~160)m³/h |
450
|
||||
|
80
|
LZB-80
LZB-80F |
(1~10)m³/h
(1.6~16)m³/h |
(50~250)m³/h
80~400)m³/h |
500
|
≤0.4
|
|||
|
100
|
LZB-100
LZB-100F |
(5~25)m³/h
(8~40)m³/h |
(120~600)m³/h
(200~1000)m³/h |
|||||

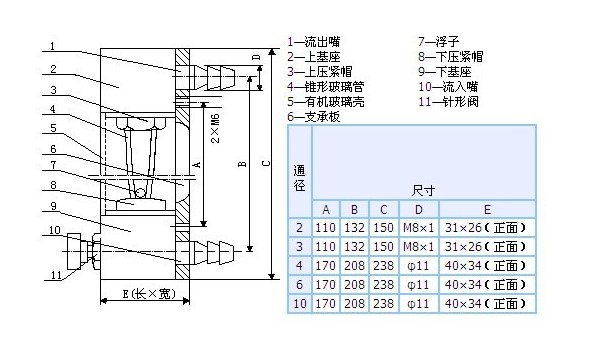

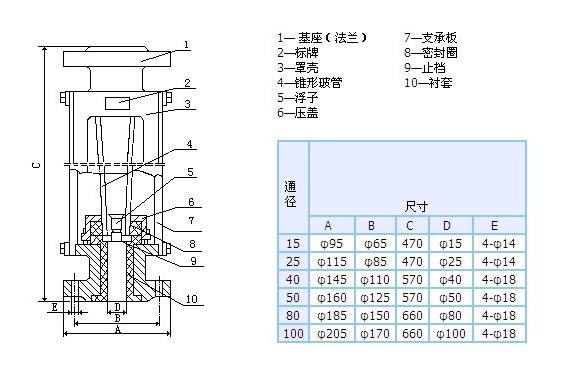

外形尺寸
型号命名
