浅析磁翻板液位计的安装及使用过程中的几个注意要点

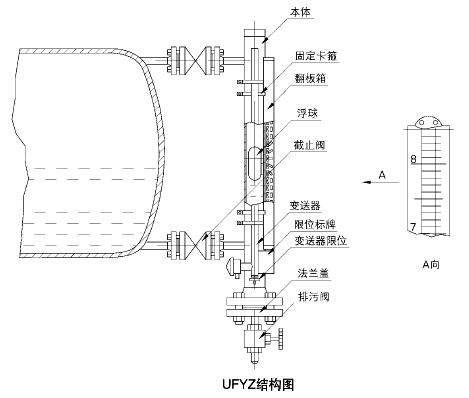

       磁翻板液位计由本体(由上、下导管组成)，翻板箱(由红、白双色磁性小翻板组成)，浮子(由磁体、顶杆、浮筒组成)等组成，其结构如图所示，工作原理为:容器内的浮筒(按不同介质和压力针对研制)，在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本外的翻板翻动并用红，白颜色来指示液位高度。磁翻板液位计适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。

本文结合鼎诚仪表的液位仪表团队以往的工作经验和广大客户提供的反馈信息，就磁翻板液位计的安装及使用过程中的几个注意要点作如下分析：

1. 禁止磁翻板液位计本体周围有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作， 如用户采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；
2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
3. 磁翻板液位计必须垂直安装，仪表与容器引管间应装有球阀，便于进行日常检修和清洗工作；
4. 被测介质内不应含有固体杂质或磁性物质，以免对液位计内的浮子造成卡阻，影响正常使用；
4. 使用前应先用厂家提供的校正磁钢将磁翻板液位计零位以下的翻柱调置成红色，其它翻柱调置成白色；
5. 打开底法兰，装入磁性浮子，注意：重端带磁性一端应向上，不能倒装；
6. 调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管，运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性，同时注意观察磁性红白翻柱翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，按此方法操作三次，确定仪表正常后，即可投入运行(有腐蚀性等特殊液体除外)；
7. 应根据介质情况，不定期清洗主导管内的杂质；
8. 对超过一定长度的磁翻板液位计，需增加加固法兰或耳攀作为固定支撑，以增加强度和稳定性克服自身重量；

另外，当磁翻板液位计为了实现4-20mA信号远传输出配有远传装置（及远传磁翻板液位计）时需做到以下几点：

1. 远传装置紧贴液位计主导管，并用不锈钢抱箍固定，不能用铁质材料；
2. 远传装置的感应面应面向主导管并且紧贴主导管；
3. 远传装置的零位应与磁翻板液位计的零位指示处在同一水平线上；
4. 远传装置与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设；
5. 接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传装置不能正常工作，接线盒在检修或调试完成后应及时盖上。
