充油耐震压力表

分享到：

充油耐震压力表

产品概述

耐震压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。耐震压力表在外壳内填充阻尼液(一般为硅油或甘油)，故又名充油耐震压力表，能够抗工作环境振动和减少介质压力的脉动影响。耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰，广泛应用于机械、石油、化工、冶金、矿山、电力等部门。

外形尺寸

型号 外形尺寸 mm
A B C D d d0 M
YTN-50Z 29 24 0 50 / / 14X1.5
YTN-60 31 32 14 60 / /
YTN-60T 31 32 15 75 3.4
YTN-60Z 30 32 0 / /
YTN-60ZQ 30 32 0 75 3.4
YTN-100 44 45 18 100 / / 20X1.5
YTN-100T 44 46 19 118 5.5
YTN-100Z 43 45 34 / /
YTN-100ZQ 43 45 44 118 5.5
YTN-150 50 47 19 149 / / 20X1.5
YTN-150T 50 48 20 165 5.5
YTN-150Z 51 47 55 / /
YTN-150ZQ 51 47 55 165 5.5

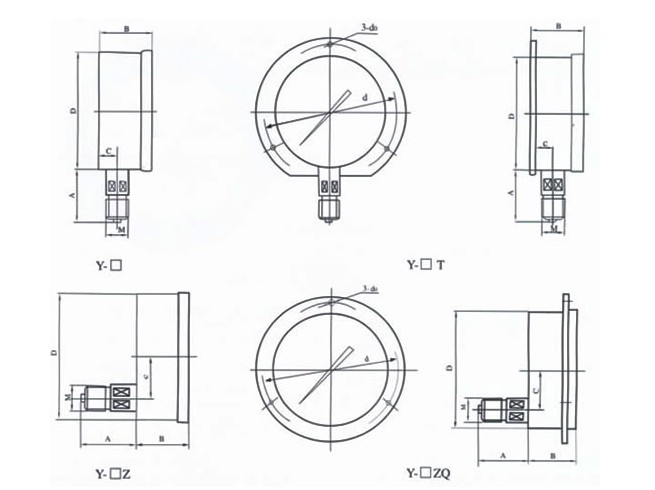

充油耐震压力表尺寸图

选型说明
型号
结构形式
精确度%
测量上限MPa
YTN-60
YTN-60ZT
YTN-60B
YTN-63B
径向
轴向带边
径向
轴向带边
2.5

0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;
0～1.6;0～2.5;0～4.0;0～6.0;0～10;0～16;0～25;0～40

YTN-100
YTN-100ZT
YTN-100B
YTN-103B
径向
轴向带边
径向
轴向带边
1.6
0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;
0～1.6;0～2.5;0～4.0;0～6.0;0～10;
0～16;0～25;0～40;0～60

YTN-150
YTN-150ZT
YTN-150B
YTN-153B
径向
轴向带边
径向
轴向带边
 0～0.1;0～0.16;0～0.25;0～0.4;0.0～6;0～1.0;
0～1.6;0～2.5;0～4.0;0～6.0;0～10;
0～16;0～25;0～40;0～60;0～100



安装注意事项

1． 仪表使用环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20℃时， 须计入温度附加误差。
2． 仪表必须垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3． 仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量最低都不应低于下限的1/3，测量真空时真空部分全部使用。
4． 使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或联系生产厂家维修。
5． 仪表应避免震动和碰撞，以免损坏。
6． 订货时请注明：仪表型号及名称；仪表的测量范围；仪表的精度等级偏离正包装要求和其它。
7． 根据用户使用要求进行特殊设计。
